O programu 3DWin
Změny:
- přidání podpory dat HPGL ze SW Sprintlayout
- zrušení potřeby registrace
Pozor. Pokud používáte přímo výstup LPT portu (tedy bez HW interpolátoru), pomocí tohoto programu nedosáhnete maximálních rychlostí Vaší frézky - je to způsobeno vlastností Windows2000 a vyšší. Nicméně na tomto nešvaru pracuji. Pro nejlepší výsledky nastavte v nastavení programu (nekreslit normálně, nepoužívat časovač/čítač), případně mne kontakujte Prosím vyzkoušejte v nastavení programu zvýšit prioritu a potlačení vykreslení normálně (zvýšením priority se potlačí některé úlohy windows). Děkuji.
Program 3DWin:
- uživatelsky příjemné prostředí
- přímý výstup na LPT port (není potřeba jiné elektroniky či převodníků)
- hlavní zdroj předloh program CorelDraw - soubor HPGL (*plt)
- možnost přímého frézování rastrů BMP (DPS, medaile, mince apod.)
- plno funkcí pro úpravu povrchu
- funkce vrtání ze souboru nebo ze souboru Excellon (OrCad apod.)
V této verzi je odstraněno plno problémů na které jsem narazil, je přidána funkce modelování RASTRU BMP !

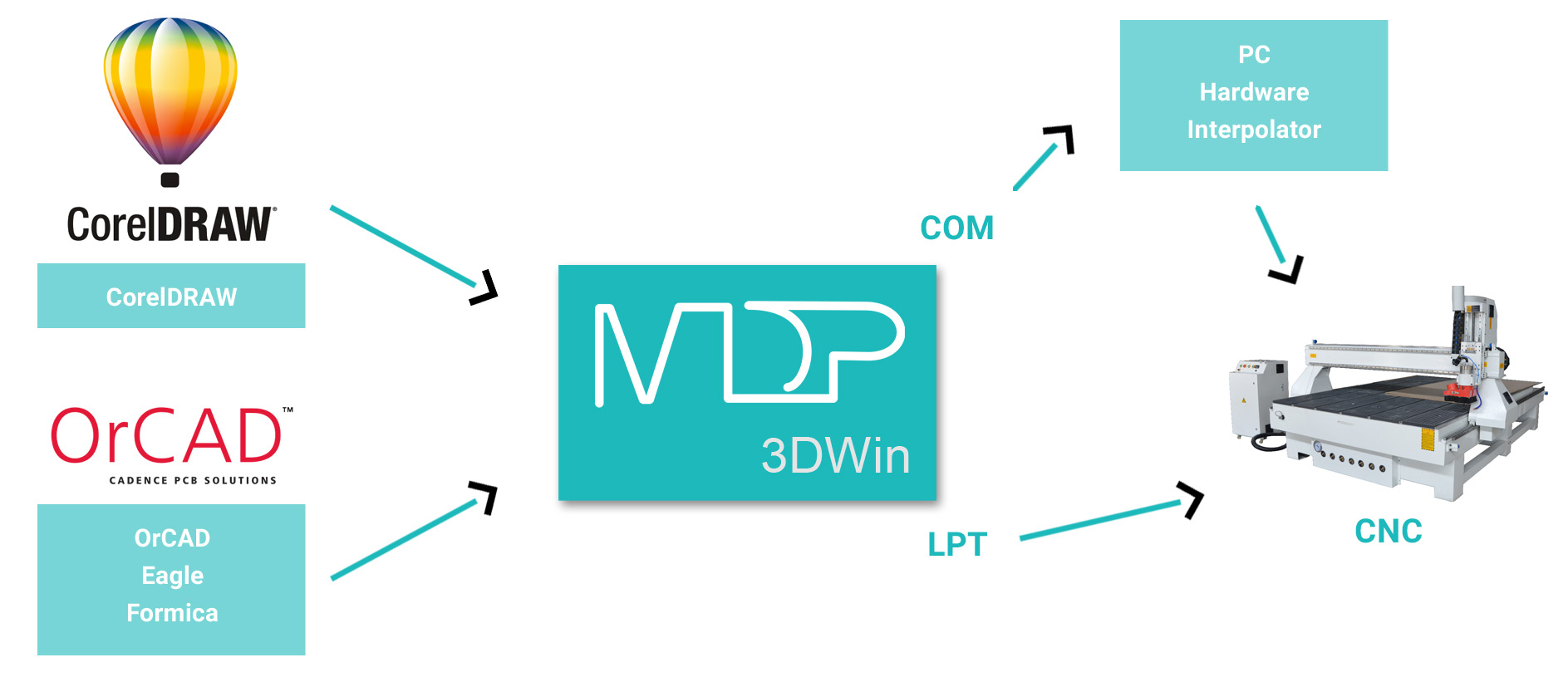

Program 3DWin je psán pro platformu win32 aplikace tj. Win2000 až XP (windows vista nemám odzkoušené). Program je určen k řízení cnc frézky o 3 (X, Y, Z nebo 4 osách (X, Y, Z a alpha) řízených krokovými motory s výkonovým stupněm buď signály SMĚR a KROK (bipolární řízení pro až 4 osy) nebo jako spínání konců cívek (pro 3 motory - unipolární) - toto spínání je v novějších verzích již nedostupné . Program komunikuje s výkonovým stupněm přes LPT port nebo přes COM (COM je sériový kanál, kde signály pro každý motor se musí "uschovat" v mezipaměti - používá se hw interpolátor s vlastním protokolem).
Program je psán jako vícevláknový tj. využívající maximálně výkon vašeho počítače s maximální úsporou elektroniky u frézky. Program pracuje s vyjímkou 3Dmodelování z rastrové předlohy s BUFFERem, do kterého posílá zpracované příkazy typu najeď x,y,z rychlostí xx, s akcelerací ... Tak je dosaženo nepřerušeného toku dat mezi PC s win a frézkou.
základní prostředí 3DWinu, zobrazování všech podstatných prvků jako pozice absolutní (pozice stroje), pozice relativní (pokud je nastaven relativní počátek obrobku), buffer, předloha, náhled práce, info o předloze, menu apod.
Předlohy pro práci na cnc frézce:
Program 3DWin je určen pro zájemce z hobby prostředí tj. pro kutily, modeláře apod. Z tohoto důvodu podporuje několik různých zdrojů dat k obrábění.

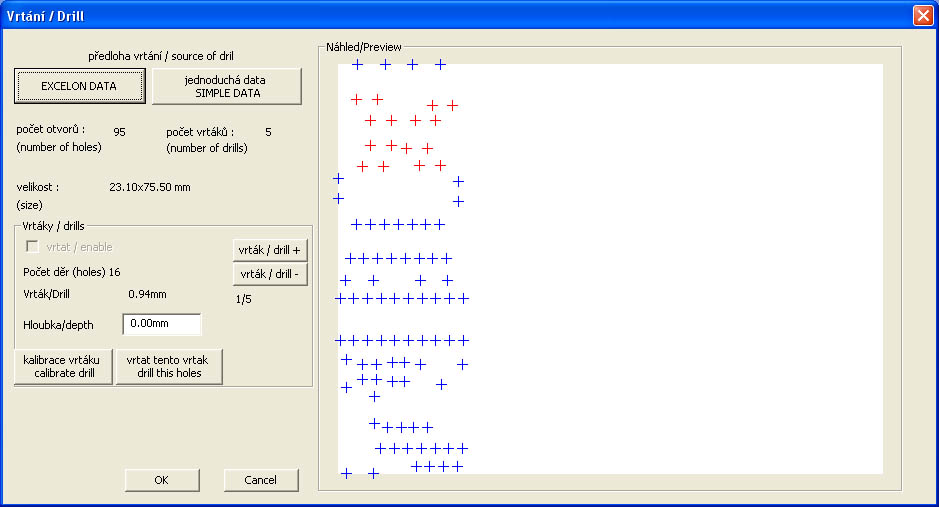

- Vrtání otvorů
-
vrtání otvorů je dosti náročná ruční operace, program načte ze souboru buď formát pro DPS zn. EXCELON (zde prosím možný odkaz na wikipedii) s koncovkou *.drl a prostá data v souboru s koncovkou *.vrt, kde je určen vrták a otvory s X a Y souřadnicí (hloubka daného vrtáku se nastavuje centrálně pro každý vrták zvlášť) ukázka souboru pro jednoduché vyvrtávání :
**
PV1.5
X0012.35Y0012.35
X0005.00Y0005.00
X0010.25Y0010.25
PV12.5
X0020.00Y0020.00
X0020.00Y0040.00
K
**
zde máme na příkladu 5 otvorů s 2 vrtáky, jednotky jsou v mm tj. X0012.35 je 12.35mm vpravo od nuly
- 3Dmodelling
-

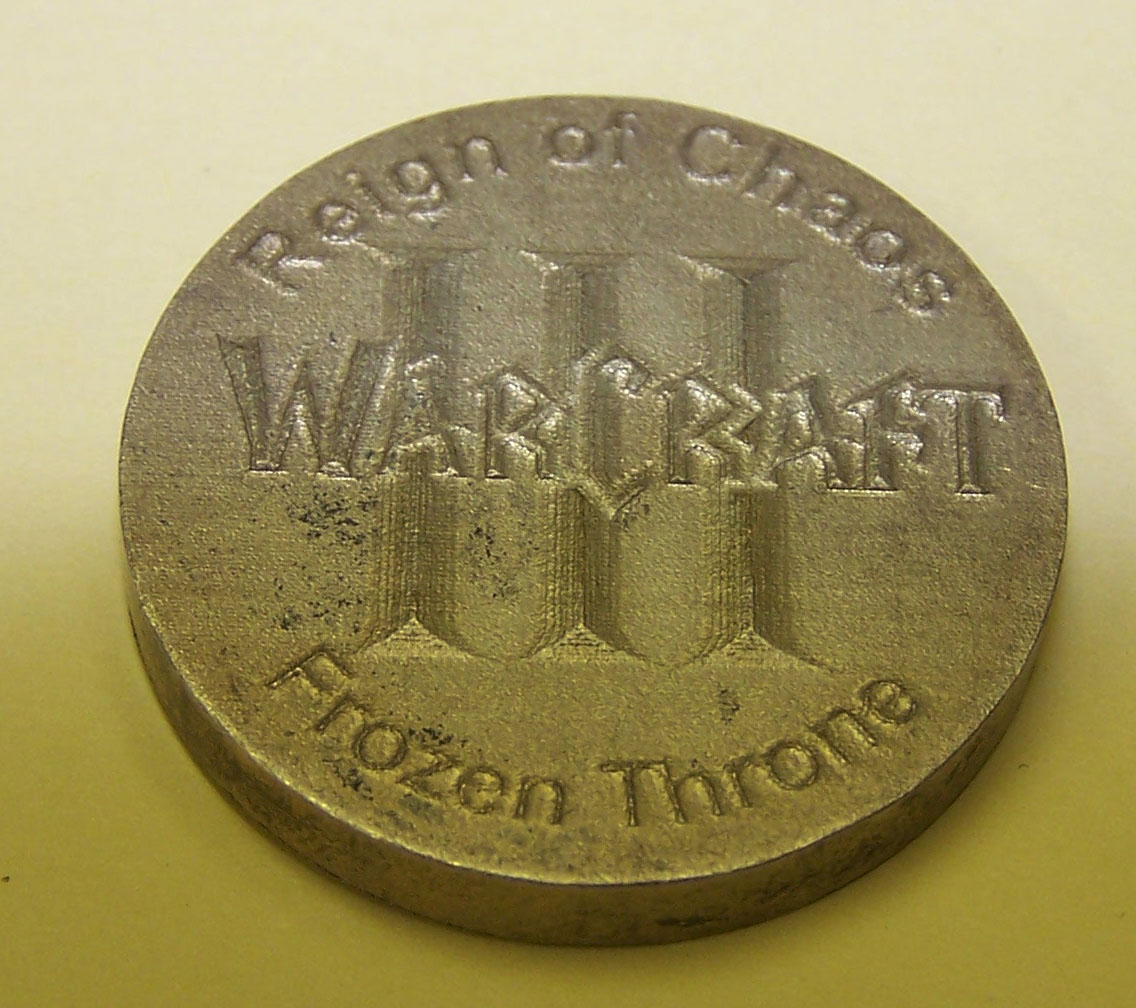

některé rytecké a gravírovací výrobky jsou natolik složité, že prostá digitalizace dráhy nástroje by již nebyla efektivní. Příklad:

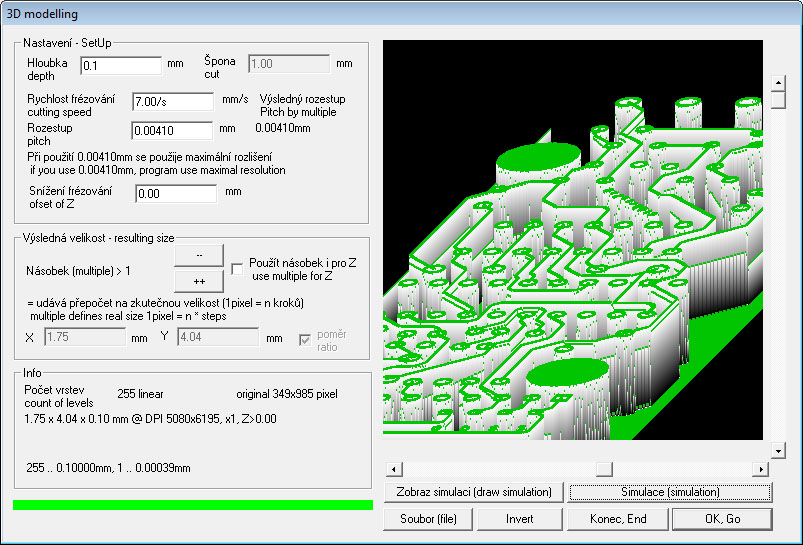

nastavení parametrů pro frézování BMP
Jako předloha zde slouží soubor *.bmp s odstíny šedi, kde je černá vespodu a bíla navrchu (v programu se pak nastaví hloubka v mm). Program pak řídí frézku jako pero, řádku po řádce
- HPGL
-

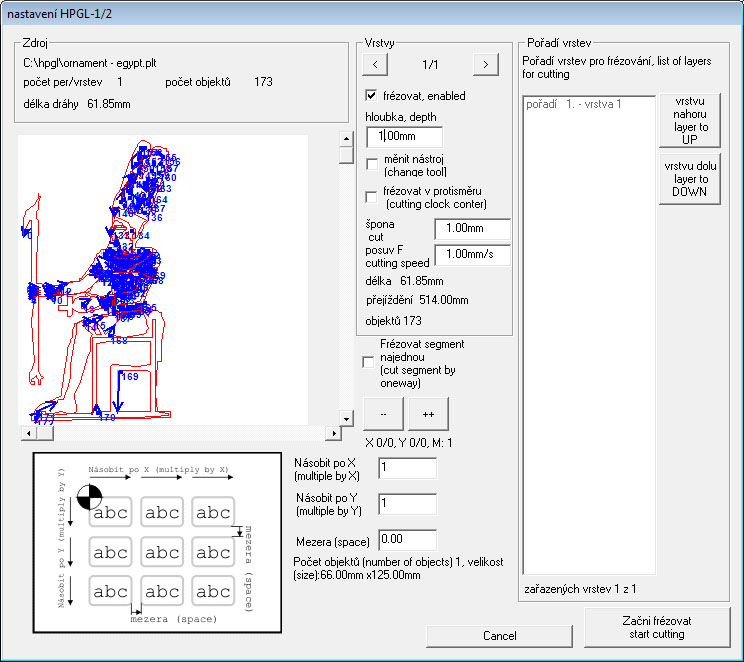

Formát HPGL je snad nejpoužívanější formát pro plotry a plošné frézky. Nesnadněji si nakreslíte cokoli v corelu, vyexportujete do daného souboru a můžete frézovat. Tento formát obsahuje možných 256 nástrojů (vrstev), které můžete na sebe pokládat. V programu po načtení obr. (pic3.jpg) vyberete pořadí vrstev (nástrojů) jejich rychlost, hloubku, šponu apod. a start ! nic jednoduššího již není.
- G-kód
-
Formát g-kódu umožňuje plně 3D modelování - frézování, ale jeho příprava není lehká. Nejdříve je nutné výrobek nakreslit v CAD systému, poté pomocí CAM systému vygynerovat dráhu nástroje podle parametrů frézování (tvaru frézky, špony, rychlostí apod.). Poté program jen strojně vykonává povely ze souboru, řádku po řádce. (některé předlohy obsahují i několik statisíc řádků)
Program je stále zdokonalován, vylepšován a doplňován, proto podle požadavků je možné nové funkce přidat

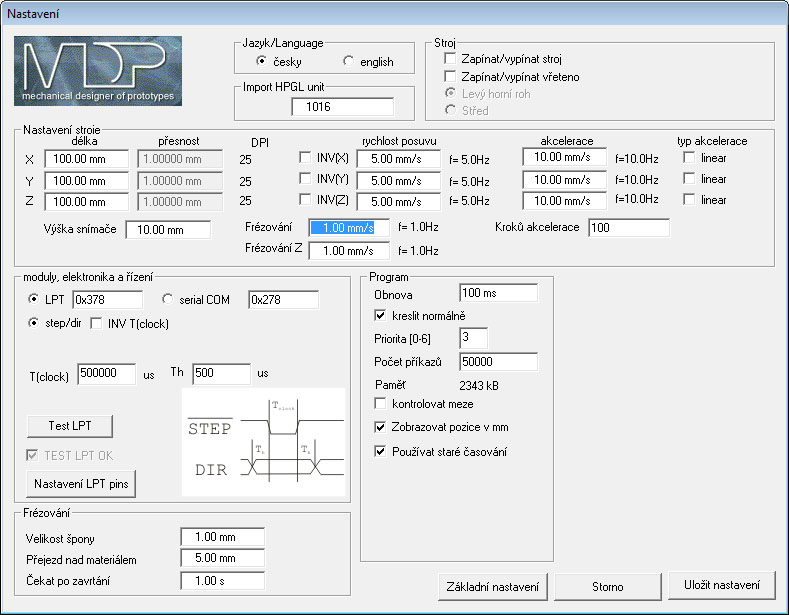

V programu 3DWin je možné nastavit mnoho důležitých věcí pro práci, některé sjou však pevně dány jako např. signály na LPT port - viz
návod
![]()
Přesnost:
je to vzdálenost (velikost) 1 kroku motoru na pracovním stole tj. pokud máme motor s 200 kroky na otáčku, je připojen přímo na šroub se stoupáním 3mm pak je přesnost 3/200 = 0.015mm
Rychlost:
udává rychlost (sled) příkazů pro krokový motor (pokud se rychlost překročí, krokový motor začne ztrácet kroky tj. ztratí se synchronost mezi programem a krokovým motorem
(a co to znamená? Z krokového motoru není žádný signál zpět do počítače takže program si myslí, že ho frézka poslouchá - pokud vypnete frézku, program bude běžet dál ale nebude se nic frézovat)
Akcelerace:
krokový motor se může roztočit aniž by ztratil synchronizaci i do vyšších otáček ale jen metodou akcelerace (zrychlováním) - zde má však minimální sílu, ale na rychloposuvy to stačí
Délka os:
program samozřejmě hlídá nástroj na pracovní ploše tj. frézka musí být mezi koncovým spínačem (vlevo) a svoji maximální délkou (vpravo) jinak příkaz neprovede
Program 3DWin je zatím zdarma a je funkční po registraci. Vyplňte prosím všechny políčka a celou adresu vč e-mailu!
